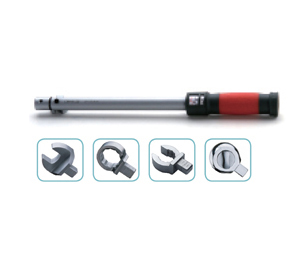

头部可交换预置式扭矩扳手

头部可交换预置式扭矩扳手

★ 精度高、结构坚固、操作方便

★ 头部形式有：9×12mm 14×18mm凹方孔；24×32mm 27×36mm凹方孔

★ 精度：3%(500N.m以上精度为4%)，优于国际上扭矩扳手的标准精度

★ 防滑设计手柄

★ 手柄尾端调整锁紧装置可防止误操作

★ 双刻度视窗可精确设定扭矩值，极高分辨率

★ 搭配使用的头部请参照插件部分


0.00
0.00

商品描述

★ 精度高、结构坚固、操作方便

★ 头部形式有：9×12mm 14×18mm凹方孔；24×32mm 27×36mm凹方孔

★ 精度：3%(500N.m以上精度为4%)，优于国际上扭矩扳手的标准精度

★ 防滑设计手柄

★ 手柄尾端调整锁紧装置可防止误操作

★ 双刻度视窗可精确设定扭矩值，极高分辨率

★ 搭配使用的头部请参照插件部分


型号  圆柱头尺寸  扭矩范围  长度 （mm）  宽度 （mm）  重量 （Kg）
（N.m）  （Lb.ft）
PCMH912  9×12  2.5-1.2  20-105*  260  38  0.44
PCMH920  9×12  4.0-20  30-180*  260  38  0.44
PCMH930  9×12  4.5-30  50-250*  295  38  0.58
PCMH960  9×12  10-60  9-45  345  38  0.72
PCMH9125  9×12  25-125  20-90  405  38  0.80
PCMH14200  14×18  40-200  30-150  455  38  0.92
PCMH14335  14×18  65-335  50-250  515  38  1.06
PCMH14335L  14×18  65-335  50-250  695  38  1.85
PCMH24500  24×32  100-500  80-400  840  56  4.04
PCMH24800  24×32  160-800  120-600  1040  56  4.93
PCMH241000  24×32  200-1000  150-750  1040  56  4.93
PCMH271500  27×36  300-1500  200-1100  1250  64  8.00
PCMH272000  27×36  400-2000  300-1500  12520  64  8.00
PCMH273000  27×36  400-3000  400-2200  1250  64  9.30


备注：*单位为Lb.in

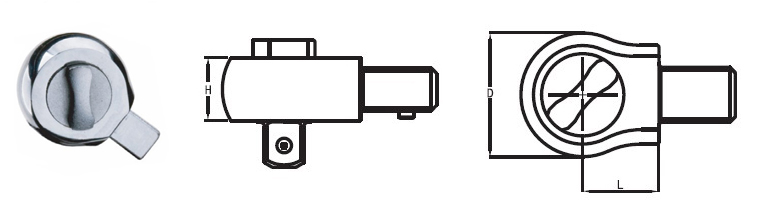

方头棘轮插件（双向均可使用）

　　

型号  驱动方头 （in）  配方孔  L(mm)  H(mm)  D(mm)  重量（g）  大扭矩 （N.m）
PDH9125  1/4  9×12  17.5  20  37  135  25
PDH92160  3/8  9×12  17.5  20  38  160  160
PDH93160  1/2  9×12  17.5  20  38  160  160
PDH143420  1/2  14×18  25  20  40  265  420
PDH144420  3/4*  14×18  25  20  40  305  420
PDH2441200  3/4  24×32  35  32  4060  1040  1200
PDH2451200  1*  24×32  35  32  60  1140  1200
PDH2753000  1  27×36  50  42  72  1720  3000


为客户制定特殊规格

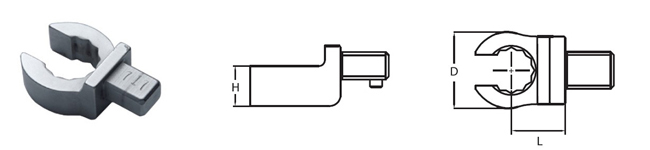

方头梅花开口插件

　　

型号  梅花 规格  开口 规格  配方孔  L（mm）  H（mm）  D（mm）  重量 （Kg）  大扭矩（N.m）
PQOH910  10  7.1  9×12  17.5  12  22  63  12
PQOH911  11  8.6  9×12  17.5  12  22  62  16
PQOH912  12  9.0  9×12  17.5  12  24  61  25
PQOH913  13  10.0  9×12  17.5  12  25  63  28
PQOH914  14  11.0  9×12  17.5  13  27  62  31
PQOH916  16  13.0  9×12  17.5  13  30  69  46
PQOH917  17  14.0  9×12  17.5  13  31.5  68  53
PQOH918  18  14.8  9×12  25*  13  33  77  65
PQOH919  19  15.8  9×12  25*  13  34.5  82  74
PQOH921  21  16.2  9×12  25*  13  35  92  95
PQOH922  22  17.0  9×12  25*  13  37  95  105
PQOH924  24  18.0  9×12  25*  13  40  97  145
PQOH927  27  21.0  9×12  30*  13  44  105  160
PQOH932  32  24.0  9×12  35*  13  51  120  160
PQOH1413  13  10.0  14×18  25  13  25  135  28
PQOH1414  14  11.0  14×18  25  12  27  140  31
PQOH1415  15  11.5  14×18  25  13  29  145  38
PQOH1416  16  13.0  14×18  25  13  30  145  46
PQOH1417  17  14.0  14×18  25  13  31.5  145  53
PQOH1418  18  14.8  14×18  25  13  33  150  65
PQOH1419  19  15.8  14×18  25  15  34.5  150  74
PQOH1421  21  16.2  14×18  25  15  35.5  155  100
PQOH1422  22  17.0  14×18  25  16  37  155  115
PQOH1424  24  18.5  14×18  25  16  40  155  145
PQOH1427  27  20.0  14×18  30*  16  44  155  160
PQOH1430  30  22.0  14×18  35*  16  48  155  180
PQOH1432  32  24.0  14×18  35*  16  51  155  200
PQOH1434  34  25.0  14×18  40*  16  55  160  260
PQOH1436  36  27.0  14×18  40*  16  58  165  260
PQOH1438  38  28.0  14×18  45*  16  61  175  260
PQOH1441  41  30.0  14×18  50*  16  65  180  260
PQOH1446  46  31.0  14×18  50*  16  71  190  260
PQOH1450  50  34.0  14×18  55*  16  77  195  260
PQOH1455  55  36.0  14×18  55*  16  84  200  260
PQOH1460  60  41.0  14×18  60*  16  91  210  260
PQOH1465  65  46.0  14×18  65*  16  98  220  260
PQOH1470  70  50.0  14×18  70*  16  105  230  260
PQOH1475  75  55.0  14×18  75*  16  113  250  260
PQOH2419  19  15.8  24×32  35  25  42  627  600
PQOH2432  32  24.0  24×32  35  25  69  755  600
PQOH2436  36  27.0  24×32  40*  25  73.5  830  600
PQOH2438  38  28.0  24×32  45*  25  80  922  600
PQOH2441  41  30.0  24×32  50*  25  83  980  600
PQOH2446  46  32.0  24×32  50*  25  92  970  600
PQOH2450  50  34.0  24×32  55*  25  98  1180  600
PQOH2455  55  39.0  24×32  55*  25  106  1160  600
PQOH2460  60  43.0  24×32  60*  25  114  1220  600
PQOH2465  65  46.0  24×32  65*  25  122  1300  600
PQOH2470  70  50.0  24×32  70*  25  128  1370  600
　　

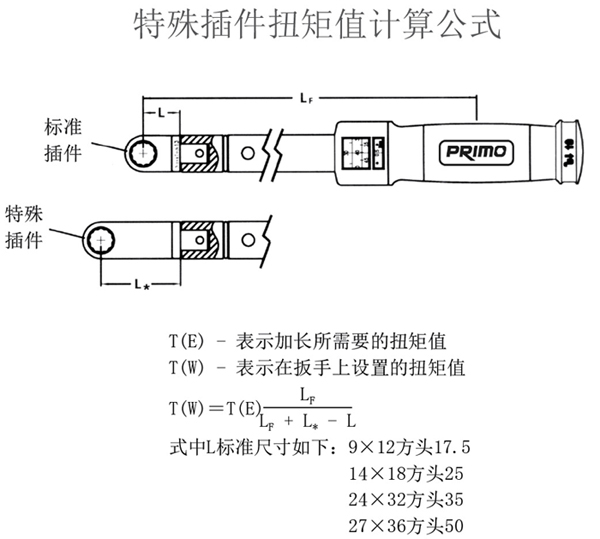

*为特殊规格,需要按公式调整扭矩值

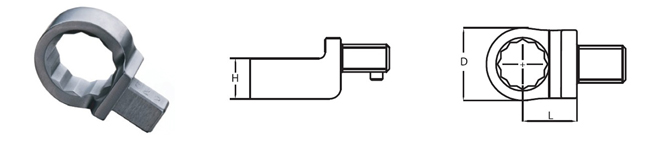

方头梅花插件

　　

型号  梅花规格  配方孔  L(mm)  H(mm)  D(mm)  重量（g）  大扭矩（M.m）
PQH97  7  9×12  17.5  8  13  43  25
PQH98  8  9×12  17.5  8  14  42  34
PQH99  9  9×12  17.5  9  16  45  45
PQH910  10  9×12  17.5  9  17  48  58
PQH911  11  9×12  17.5  12  18.5  47  72
PQH912  12  9×12  17.5  12  20  54  89
PQH913  13  9×12  17.5  12  22  53  105
PQH914  14  9×12  17.5  12  23  52  125
PQH915  15  9×12  17.5  13  24  54  145
PQH916  16  9×12  17.5  13  26  56  160
PQH917  17  9×12  17.5  13  27  55  160
PQH918  18  9×12  17.5  13  28.5  58  160
PQH919  19  9×12  17.5  13  30  57  160
PQH920  20  9×12  17.5  13  33  68  160
PQH921  21  9×12  17.5  13  33  68  160
PQH922  22  9×12  17.5  13  34.5  73  160
PQH924  24  9×12  25*  13  37.5  80  160
PQH930  30  9×12  25*  13  45  85  160
PQH936  36  9×12  30*  13  52  90  160
PQH941  41  9×12  35*  13  61  90  160
PQH1410  10  14×18  25  11  16  95  58
PQH1412  12  14×18  25  11  21.5  125  89
PQH1413  13  14×18  25  11  21.5  125  105
PQH1414  14  14×18  25  11  23  124  125
PQH1415  15  14×18  25  11  24  123  150
PQH1416  16  14×18  25  12  26  128  175
PQH1417  17  14×18  25  12  27  127  200
PQH1418  18  14×18  25  12  28.5  133  230
PQH1419  19  14×18  25  12  30.5  138  260
PQH1420  20  14×18  25  15  33  148  290
PQH1421  21  14×18  25  15  33  148  330
PQH1422  22  14×18  25  15  34.5  154  360
PQH1424  24  14×18  25  15  37.5  153  360
PQH1425  25  14×18  25  15  40  160  360
PQH1427  27  14×18  25  16  41.5  160  360
PQH1428  28  14×18  25  16  45  165  360
PQH1430  30  14×18  25  16  45  165  360
PQH1432  32  14×18  25  16  47.5  168  360
PQH1434  34  14×18  30*  16  51  190  360
PQH1436  36  14×18  30*  16  54  196  360
PQH1438  38  14×18  35*  16  57  210  360
PQH1441  41  14×18  35*  16  61  215  360
PQH1446  46  14×18  40*  16  68  225  360
PQH1450  50  14×18  40*  16  70  230  360
PQH1455  55  14×18  45*  16  76  250  360
PQH1460  60  14×18  45*  16  84  255  360
PQH1465  65  14×18  50*  16  90  265  360
PQH1470  70  14×18  55*  16  96  270  360
PQH2424  24  24×32  35  25  65  880  1200
PQH2427  27  24×32  35  25  68  910  1200
PQH2430  30  24×32  35  25  72  945  1200
PQH2432  32  24×32  35  25  74  961  1200
PQH2434  34  24×32  35  25  76  977  1200
PQH2436  36  24×32  40*  25  80  1075  1200
PQH2438  38  24×32  40*  25  80  1053  1200
PQH2441  41  24×32  45*  25  80  1059  1200
PQH2446  46  24×32  45*  25  84  1074  1200
PQH2450  50  24×32  50*  25  98  1315  1200
PQH2455  55  24×32  55*  25  105  1533  1200
PQH2460  60  24×32  60*  25  110  1642  1200
PQH2465  65  24×32  65*  25  128  1900  1200
PQH2470  70  24×32  65*  25  128  1915  1200
PQH2730  30  24×36  50  28  70  1190  3000
PQH2732  32  24×36  50  28  70  1213  3000
PQH2734  34  24×36  50  28  75  1235  3000
PQH2736  36  24×36  50  28  75  1225  3000
PQH2738  38  24×36  50  28  80  1263  3000
PQH2741  41  24×36  50  28  80  1265  3000
PQH2746  46  24×36  50  28  86  1270  3000
PQH2750  50  24×36  50  28  98  1603  3000
PQH2755  55  24×36  55*  28  105  1771  3000
PQH2760  60  24×36  60*  28  110  1874  3000
PQH2765  65  24×36  60*  28  118  2050  3000
PQH2770  70  24×36  65*  28  128  2322  3000
PQH2775  75  24×36  75*  28  138  2600  3000
PQH2780  80  24×36  80*  28  148  2900  3000


*为特殊规格,需要按公式调整扭矩值

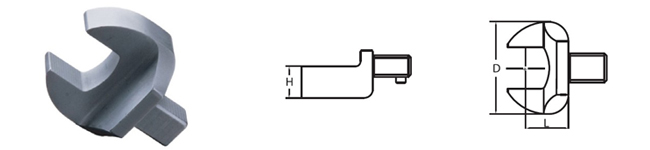

方头开口插件

　　

型号  开口规格  配方孔  L(mm)  H(mm)  D(mm)  重量（g）  大扭矩（N.m）
POH96  6  9×12  17.5  5  22  38  6
POH97  7  9×12  17.5  5  22  38  9
POH98  8  9×12  17.5  5  22  37  13
POH99  9  9×12  17.5  5.5  26  44  18
POH910  10  9×12  17.5  5.5  26  43  24
POH911  11  9×12  17.5  5.5  26  42  32
POH912  12  9×12  17.5  7  30  48  41
POH913  13  9×12  17.5  7  30  47  51
POH914  14  9×12  17.5  8  35  58  63
POH915  15  9×12  17.5  8  35  57  77
POH916  16  9×12  17.5  8.5  38  56  92
POH917  17  9×12  17.5  8.5  38  54  109
POH918  18  9×12  25*  10  42  80  125
POH919  19  9×12  25*  10  42  75  145
POH920  20  9×12  25*  10  48  90  160
POH921  21  9×12  25*  10  50  100  160
POH922  22  9×12  25*  10  50  95  160
POH923  23  9×12  25*  10  53  100  160
POH924  24  9×12  25*  10  53  110  160
POH925  25  9×12  25*  10  53  110  160
POH927  27  9×12  30*  10  64  140  160
POH928  28  9×12  30*  10  68  142  160
POH930  30  9×12  35*  10  70  145  160
POH932  32  9×12  35*  10  70  145  160
POH936  36  9×12  40*  10  80  145  160
POH941  41  9×12  45*  10  85  145  160
POH148  8  14×18  25  7  32  120  13
POH149  9  14×18  25  7  32  118  18
POH1410  10  14×18  25  7  32  116  24
POH1411  11  14×18  25  7  32  114  32
POH1412  12  14×18  25  7  32  112  41
POH1413  13  14×18  25  7  32  110  51
POH1414  14  14×18  25  8  35  116  63
POH1415  15  14×18  25  8  35  115  77
POH1416  16  14×18  25  9  38  128  92
POH1417  17  14×18  25  9  38  127  109
POH1418  18  14×18  25  10  42  138  125
POH1419  19  14×18  25  10  42  137  145
POH1420  20  14×18  25  11  50  145  160
POH1421  21  14×18  25  11  50  158  190
POH1422  22  14×18  25  11  50  155  220
POH1423  23  14×18  25  13  53  156  250
POH1424  24  14×18  25  13  53  159  280
POH1425  25  14×18  25  13  53  163  320
POH1426  26  14×18  25  13  53  163  360
POH1427  27  14×18  30  15  64  230  360
POH1428  28  14×18  30*  15  66  255  360
POH1430  30  14×18  30*  15  70  255  360
POH1432  32  14×18  35*  15  70  255  360
POH1434  34  14×18  35*  15  78  360  360
POH1436  36  14×18  40*  15  80  365  360
POH1438  38  14×18  45*  15  85  440  360
POH1439  39  14×18  45*  15  85  435  360
POH1441  41  14×18  50*  15  90  430  360
POH1445  45  14×18  50*  15  100  600  360
POH1446  46  14×18  50*  15  100  595  360
POH1449  49  14×18  50*  15  106  610  360
POH1450  50  14×18  55*  15  106  610  360
POH1451  51  14×18  55*  15  106  600  360
POH1452  52  14×18  55*  15  110  600  360
POH1455  55  14×18  55*  15  116  585  360
POH1457  57  14×18  60*  15  121  650  360
POH1460  60  14×18  60*  15  121  650  360
POH1461  61  14×18  60*  15  121  640  360
POH1465  65  14×18  65*  15  126  680  360
POH1468  68  14×18  70*  15  130  690  360
POH1470  70  14×18  70*  15  135  700  360
POH1472  72  14×18  70*  15  135  690  360
POH1475  75  14×18  75*  15  142  720  360
POH1490  90  14×18  90*  15  154  750  360
POH2424  24  24×32  35  25  70  715  1200
POH2427  27  24×32  35  25  72  718  1200
POH2428  28  24×32  35  25  72  719  1200
POH2430  30  24×32  35  25  75  720  1200
POH2432  32  24×32  35  25  76  725  1200
POH2434  34  24×32  40*  25  78  730  1200
POH2436  36  24×32  40*  25  80  735  1200
POH2438  38  24×32  45*  25  91  809  1200
POH2441  41  24×32  50*  25  95  925  1200
POH2445  45  24×32  50*  25  100  1000  1200
POH2446  46  24×32  50*  25  100  1000  1200
POH2450  50  24×32  55*  25  106  1150  1200
POH2455  55  24×32  55*  25  119  1300  1200
POH2460  60  24×32  60*  25  121  1330  1200
POH2465  65  24×32  65*  25  130  1337  1200
POH2467  67  24×32  70*  25  130  1415  1200
POH2470  70  24×32  70*  25  132  1620  1200
POH2727  27  27×36  50  28  90  1250  3000
POH2730  30  27×36  50  28  95  1295  3000
POH2732  32  27×36  50  28  95  1295  3000
POH2734  34  27×36  50  28  100  1330  3000
POH2736  36  27×36  50  28  100  1335  3000
POH2738  38  27×36  50  28  107  1338  3000
POH2741  41  27×36  50  28  107  1440  3000
POH2746  46  27×36  50  28  114  1445  3000
POH2750  50  27×36  55*  28  118  1450  3000
POH2755  55  27×36  55*  28  124  1455  3000
POH2760  60  27×36  60*  28  130  1460  3000
POH2765  65  27×36  65*  28  136  1462  3000
POH2770  70  27×36  70*  28  142  1465  3000
POH2775  75  27×36  75*  28  148  1780  3000
POH2780  80  27×36  80*  28  158  2600  3000
POH2790  90  27×36  90*  28  176  2900  3000
POH2795  95  27×36  95*  28  180  3000  3000
　

*为特殊规格，需要按公式调整扭矩值

产品展示

​PRODUCTS CENTER
